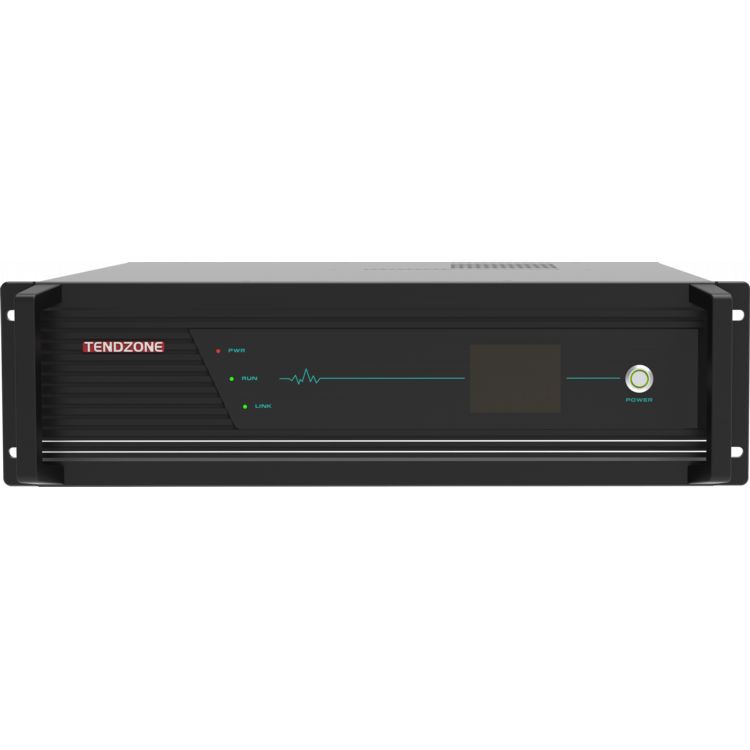

PENDAKI-2009 Ikhtisar

Seri CLIMBER-2009 adalah host terminal multifungsi 13-dalam-1 canggih yang dikembangkan oleh Dongwei, memanfaatkan pengalaman bertahun-tahun dalam pengembangan produk terintegrasi. Ini mengintegrasikan teknologi canggih seperti algoritma audio, codec video, kontrol terpusat, pemrosesan media, dan komunikasi jarak jauh, didukung oleh prosesor inti domestik. Terminal ini mengadopsi desain kartu plug-in yang fleksibel (sasis + papan), menawarkan opsi yang dapat disesuaikan agar sesuai dengan berbagai skenario. CLIMBER-2009 ideal untuk ruang konferensi multimedia, ruang kelas cerdas, ruang kuliah, ruang multifungsi, pusat komando seluler, dan banyak lagi. Sistem ini mendukung berbagai aplikasi seperti pertemuan lokal dan jarak jauh, siaran langsung, pelatihan, pengawasan, dan perintah seluler. Dengan chip pemrosesan media generasi baru, sistem ini mendukung codec video H.265 4K, yang menyempurnakan gambar dan suara kualitas untuk pengalaman superior. Ia juga menawarkan peningkatan kinerja dalam kompatibilitas, kemampuan beradaptasi jaringan, penundaan, anti-packet loss, dan pemrosesan multi-layar, menjadikannya solusi serbaguna untuk industri seperti pemerintahan, perusahaan, keamanan publik, pendidikan, perawatan kesehatan, dan banyak lagi.

Fitur

Komputer OPS:

Komputer OPS bawaan, Memenuhi persyaratan kantor dan dapat menginstal perangkat lunak perkantoran, seperti Tencent Meeting, untuk konferensi video berbasis perangkat lunak.
Papan OPS yang dapat disesuaikan dengan opsi komputer terintegrasi (hingga Intel i5, RAM 16 GB, SSD 512 GB).

Kontrol Terpusat yang Cerdas:

Kontrol terpadu peralatan multimedia melalui tablet konferensi, memungkinkan pengelolaan terpadu audio dan video, konferensi video, perekaman, penyiaran, dan periferal pihak ketiga.
Mendukung antarmuka kontrol pusat umum seperti RS232/485/IR/IO/RELAY untuk kemudahan integrasi dengan perangkat lain.
Mendukung protokol Zigbee IoT untuk opsi kontrol tambahan.
Kontrol dua arah melalui tautan serial tunggal untuk manajemen sistem yang disederhanakan.
Menggabungkan kontrol kabel dengan kontrol IoT nirkabel untuk memastikan pengoperasian yang stabil dan mencegah interferensi.

Matriks Video 4K Definisi Tinggi:

8-masuk-8-matriks video mulus 4K60 HD dengan fleksibilitas penuh untuk konfigurasi beberapa layar.
Mendukung beragam skenario seperti ruang konferensi multimedia, ruang kelas multimedia, dan pusat komando.
Memfasilitasi kontrol terpusat lokal, tampilan, penguatan suara, dan kebutuhan lainnya.
Mendukung teknologi codec Multimedia Information Distributed Interactive System (MIDIS), yang berfungsi sebagai antarmuka input/output terdistribusi.

Prosesor Audio Digital:

antarmuka audio berfitur lengkap 8-masuk-4-keluar, termasuk audio jaringan internal dan dukungan audio HDMI.
Algoritme audio 5A terintegrasi yang mengurangi gema dan kebisingan, ideal untuk lingkungan kelas dan ruang konferensi.
Amplifier digital internal dengan daya terukur 4×100W untuk performa audio yang jernih dan bertenaga.

Konferensi Video:

Fungsi perekaman dan pemutaran lokal untuk konferensi video.
Mendukung panggilan SIP interaktif jarak jauh, memungkinkan komunikasi audio dan video dua arah untuk kolaborasi jarak jauh.
Otorisasi interaktif multi-pihak opsional untuk integrasi tanpa batas dengan platform konferensi video pihak ketiga, yang mendukung protokol standar.

Mikrofon nirkabel:

Host penerima UHF, mendukung akses mikrofon genggam nirkabel, untuk penguatan suara lokal, rekaman konferensi, penguatan pidato konferensi video;

Mikrofon Bergandengan Tangan:

Mendukung koneksi mikrofon digital Hand-in-Hand, dengan maksimal 20 mikrofon dalam satu rantai. Koneksi loop rantai ganda memungkinkan hingga 20 mikrofon.

Proyeksi Layar Nirkabel:

Dukungan secara nirkabel menampilkan gambar desktop perangkat portabel, ponsel cerdas, atau tablet ke layar menggunakan dongle kecil atau klien proyeksi layar.

Sakelar Jaringan POE:

Mendukung catu daya IPC, gambar, dan kontrol melalui satu kabel, menyederhanakan pemasangan kabel dan pemasangan.
Kontrol jaringan TCP/UDP untuk perangkat pihak ketiga, meningkatkan integrasi sistem.
Menyediakan dokumentasi antarmuka API untuk integrasi khusus.

Perekaman dan Pemutaran Lokal:

Mendukung perekaman lokal 4 hingga 6 aliran video, memungkinkan penyimpanan dan akses video yang mudah.
Ideal untuk rekaman rapat, siaran langsung acara, dan sesi pelatihan.

Antarmuka Masukan/Keluaran:

Mendukung integrasi dengan sistem interaktif terdistribusi multimedia untuk penjadwalan dan perintah terdistribusi.
Menyediakan beberapa opsi I/O untuk konektivitas dan manajemen sistem yang fleksibel.

Akses IPC:

Mendukung hingga 16 input video IPC, dengan kemampuan menangani output dan perekaman lokal.
Ideal untuk lingkungan yang memerlukan pengawasan video dan integrasi pemantauan.

Stabil dan Dapat Diandalkan:

Dibangun pada sistem Linux tertanam, memastikan kekebalan terhadap virus dan menyediakan lingkungan pengoperasian yang aman.
Desain struktur tingkat operator untuk pengoperasian berkelanjutan 24/7, menjadikan sistem ini sangat andal dan cocok untuk aplikasi penting.
Perangkat ini dapat dipasang di kabinet standar atau digunakan secara mandiri, menawarkan opsi pemasangan yang fleksibel.
LCD panel depan untuk memudahkan pemantauan dan pembaruan status.
Sakelar daya ganda (daya keras dan daya lunak) untuk pengoperasian yang lancar dan fungsionalitas sistem siaga/bangun.

Desain Kartu Plug-in:

Sepenuhnya modular dengan kartu plug-in yang dapat dilepas untuk memudahkan pemeliharaan dan penyesuaian. Sistem ini mendukung berbagai pilihan input/output dan integrasi periferal.

Panel belakang mesin yang lengkap :

(1) Sakelar daya host ( 2 ) Catu daya host (3) Komputer OPS ( 4 ) Kartu audio (kartu AUDIO, konfigurasi standar mencakup modul host bicara genggam DIGIT MIC, mikrofon bicara genggam opsional) ( 5) Kartu kendali utama (kartu UTAMA) (6) Kartu proyeksi nirkabel (kartu CAST) (7) Kartu mikrofon nirkabel UHF (kartu MIC) (8) Kartu output HDMI empat saluran (dua slot, OUT B dan OUT A) (9) Kartu input HDMI empat saluran (dua slot, IN B dan IN A)

Tag populer: prosesor terintegrasi tiga belas dalam satu, produsen, pemasok, pabrik prosesor terintegrasi tiga belas dalam satu Cina

SPESIFIKASI

proyek	Spesifikasi
Aman dan stabil	Mengadopsi arsitektur sistem kelas industri, dikembangkan berdasarkan sistem tertanam, bebas dari intrusi virus
Antarmuka Data	2 USB Tipe-A, 1 USB Tipe-B
Kamera Jaringan	16 kamera jaringan lokal, 8 penerusan audio dan video jaringan
Kodek Video	Hingga 4 saluran pengkodean 1080P60, hingga 4 saluran decoding 1080P@60, atau 8 saluran pengkodean 1080P@30 dan 8 saluran decoding 1080P@30;
Protokol audio dan video	Audio mendukung G.711, G.722, G722.1, G722.1C, AAC, mendukung decoding aliran kode audio; mendukung pengkodean aliran kode audio independen 8-saluran, mendukung perekaman dan penyimpanan audio independen; Video mendukung H.264HP, MP, BP, H265MP;
Terminal tampilan	Fungsi pemisahan video bawaan, yang dapat mewujudkan sintesis satu layar/gambar-dalam-gambar/gambar-keluar seperti pemisahan layar tunggal, pemisahan layar ganda, pemisahan tiga layar, pemisahan empat layar, pemisahan lima- pembagian layar, pembagian enam layar, pembagian tujuh layar, pembagian delapan layar, pembagian sembilan layar, pembagian sepuluh layar, pembagian tiga belas layar, dan pembagian enam belas layar; hingga empat kelompok tampilan sintesis multi-layar independen, mendukung output layar 2K/4K;
Panel kendali	Mendukung berbagai panel kontrol, layar sentuh Android berkabel 10,1-inci opsional (standar tanpa pemasangan di dinding, tanpa dukungan POE ), layar sentuh desktop PoE jaringan 10,1-inci, 10.{{5 }}layar sentuh dinding tertanam PoE jaringan inci (kotak bawah dinding tertanam standar), 4-inci jaringan PoE versi 86 layar sentuh kotak
Tingkat codec	Maksimum 16 saluran codec 1080P, 512Kbps~16Mbps per saluran
Masukan Audio	8-cara input terminal Phoenix (mendukung input MIC phantom power 48V atau input linier saluran masuk) , 8 -cara input audio tertanam HDMI, 16-cara audio RTSP, 2-cara DSP audio, 1-cara masukan audio OPS, 1-cara masukan audio proyeksi layar nirkabel, 1-cara masukan audio modul ucapan nirkabel, sistem ucapan audio digital genggam, akses mikrofon digital (DIGIT port jaringan mikrofon, mendukung 2 akses tautan mikrofon digital bergandengan tangan)
Keluaran Audio	4-output audio jalur keluar, 4-output amplifier digital 200W@8 ohm, 8 -output audio tertanam HDMI, 10-arah DSP, 1-arah keluaran OPS; mendukung penyesuaian volume, audio mendukung sinkronisasi dan pencampuran
Masukan Video	8- saluran antarmuka masukan HDMI 4K, 16-saluran masukan kamera jaringan IP, 1-saluran masukan OPS internal, 1-saluran masukan proyeksi layar nirkabel internal
Keluaran Video	8- saluran antarmuka keluaran HDMI 4K, 8-saluran streaming RTMP, 1-saluran keluaran OPS internal, mendukung peralihan audio keluaran HDMI
Pemrosesan Audio	Mendukung pembatalan gema otomatis (AEC), kontrol penguatan otomatis (AGC), pembatalan/penekanan kebisingan otomatis (ANC /ANS), pembatalan umpan balik otomatis (AFC), matriks pencampuran (AM), kompensasi kehilangan paket (PLC)
Pemrosesan Video	Mendukung adaptasi resolusi video, peralihan, alokasi, pemisahan layar, hamparan subtitle, dan penyesuaian parameter gambar
Protokol Komunikasi	SIP, aliran ganda BFCP, H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Antarmuka Jaringan	2 port WAN, 6 port LAN; atau atur 8 port jaringan agar terhubung sepenuhnya; 4 port jaringan mendukung catu daya PoE;
Fungsi pencampuran	Mendukung audio lokal, audio tertanam HDMI, dan aliran akses jaringan RTSP audio jarak jauh untuk masuk ke mixer, dan dapat memilih pencampuran secara dinamis; juga mendukung input audio OPS bawaan, input audio proyeksi layar nirkabel bawaan, dan input audio modul bicara nirkabel bawaan untuk masuk ke mixer;
Kontrol Pusat	Kontrol pusat sekali sentuh: sistem sakelar, sesuaikan volume keluaran, alihkan sumber sinyal, kontrol kamera, kontrol perekaman dan penyiaran, panggilan jarak jauh, kontrol lingkungan, dll.
Antarmuka kontrol lingkungan	3-cara antarmuka RS-232/485, 1*RS232/RS485 DEBUG , 2-cara RELAY (dengan catu daya eksternal 12V ), 2-cara I/O, {{ 9}}arah IR inframerah
Konferensi video	Mendukung panggilan konferensi video point-to-point H.323 dan pengiriman streaming tambahan; Mendukung panggilan konferensi video titik-ke-titik SIP dan pengiriman aliran tambahan; Satu mesin mendukung maksimum 6-konferensi pihak (melalui protokol SIP), mendukung pembuatan beberapa templat konferensi, mendukung konferensi terjadwal, dan secara otomatis menyelenggarakan konferensi sesuai dengan waktu yang dijadwalkan; Anda dapat mengundang terminal baru untuk bergabung dengan konferensi selama konferensi berlangsung, atau mengeluarkan terminal dari konferensi; Anda dapat menonaktifkan / mengaktifkan suara tempat mana pun, atau menonaktifkan / mengaktifkan suara semua tempat dengan satu klik; Saat menggunakan protokol H.323, registrasi GK didukung dan panggilan dapat dilakukan melalui nomor pendek; Saat menggunakan protokol SIP, registrasi SIP didukung dan panggilan dapat dilakukan melalui nomor pendek; Selama konferensi video, ia mendukung transmisi audio dan video terenkripsi, enkripsi panggilan point-to-point, dan enkripsi panggilan konferensi video multi-pihak untuk mencegah audio dan video disadap selama seluruh konferensi;
Fungsi streaming langsung	Mendukung hingga 10-saluran multicast, siaran langsung, dan sesuai permintaan
Fungsi perekaman	Mendukung penggunaan sebagai terminal dan klien distribusi perekaman dan penyiaran, mendukung perekaman 6 saluran audio dan video secara bersamaan; mendukung sintesis rekaman multi-layar 1 4K (yaitu 1 saluran layar virtual 4K yang disintesis, disintesis oleh beberapa saluran layar 1920*1080; tidak mendukung perekaman sumber input 4K HDMI atau IPC); format file rekaman dan penyiaran adalah MP4, mendukung pengaturan salinan disk USB otomatis/manual, peningkatan paksa sistem disk USB dan pemulihan konfigurasi inisialisasi, mendukung pembakaran CD USB, mendukung manajemen konten file rekaman (unduh/ekspor/edit/hapus)
Hard disk internal	Hard disk tingkat pengawasan standar 2TB 3.5-inci, mendukung hard disk hingga 16TB (slot disk tunggal); Mendukung slot hard disk ganda dan mendukung instalasi internal dua hard disk tingkat pengawasan; Mendukung ekspansi hard disk eksternal melalui USB;
Hemat energi dan perlindungan lingkungan	Mendukung jaringan tidur dan bangun, saklar sistem satu sentuhan
Fungsi pemeliharaan	Mendukung manajemen antarmuka Web, menyediakan konfigurasi cepat port perangkat, mendukung modifikasi kata sandi port Web, modifikasi alamat IP, reset pabrik, peningkatan perangkat lunak, lampu indikator, pembelajaran inframerah, manajemen log, debugging port serial, debugging jarak jauh Telnet, operasi jarak jauh dan manajemen pemeliharaan
Komputer OPS bawaan	Komputer Fusion OPS, memori 16G, hard disk 512G
Fungsi proyeksi layar nirkabel bawaan	Mendukung proyeksi layar satu klik dengan pemancar proyeksi layar nirkabel, mendukung proyeksi layar dengan terminal portabel PC/ponsel/klien PAD, mendukung antena eksternal untuk memperluas sinyal penerimaan
Modul berbicara nirkabel bawaan	Mendukung berbicara dengan dua mikrofon secara bersamaan, mendukung mikrofon genggam nirkabel/klip kerah/pemancar headset; Mendukung antena eksternal untuk memperluas sinyal penerimaan
Instalasi	Pemasangan kabinet standar telekomunikasi 3 U
Ukuran perangkat	Ukuran produk: lebar* kedalaman * tinggi 437mm* 442mm* 132.5mm (termasuk pegangan) Ukuran produk: lebar* kedalaman * tinggi 437mm* 410mm* 132.5mm (tidak termasuk pegangan)
Tegangan dan arus masukan	AC100~240V/50~60Hz
Konsumsi daya perangkat	Konsumsi daya tipikal50W; konsumsi daya beban penuh750W
Berat peralatan	Berat bersih seluruh mesin adalah 14,6 KG, berat kotor 16 KG
Suhu pengoperasian	0~45 derajat Berfungsi
Ketinggian Kelembaban	10% hingga 90%, ketinggian kurang dari atau sama dengan 5000 meter
Sasis host (papan kontrol utama dan papan audio adalah standar, papan lainnya opsional)

Sasis tuan rumah	Kartu kendali utama bawaan standar (kartu UTAMA) dan kartu audio (kartu AUDIO)
Papan kontrol utama (kartu UTAMA)	Termasuk 8 port Gigabit Ethernet (termasuk 4 POE), 3 port RS-232/485, 1*RS232/RS485 DEBUG , 2 port RELAY, 2 port I/O, 2 port IR inframerah, 2 port USB Tipe-A , 1 port USB Tipe-B
Papan audio (kartu AUDIO)	Sistem bicara audio digital Hand-in-Hand, mendukung akses link mikrofon digital 2 Hand-in-Hand (port jaringan DIGIT MIC), 8-cara input MIC/LINE terminal Phoenix (mendukung input MIC phantom power 48V atau saluran masuk masukan linier), 4-output LINE OUT audio jalur terminal Phoenix, 4-output amplifier daya digital arah (4x200W@8Ω)

Sasis host dapat dilengkapi dengan papan opsional sebagai berikut:
Kartu input HDMI empat saluran CR-4I-HDMI

Jenis Papan	Satu kartu kartu input HDMI empat saluran, dipasang di host untuk pengiriman
Adaptasi Tuan Rumah	Satu host mendukung hingga 2 kartu input HDMI
Sinyal masukan	4-saluran sinyal HDMI, mendukung input sinyal audio tertanam
Konektor Masukan	Tipe A 19-pin konektor perempuan
Tipe Sinyal	HDMI, DVI-D, identifikasi otomatis sinyal input
Resolusi	Resolusi masukan maksimum 4K30
Format Audio	Mendukung format PCM
standar	Mendukung HDMI 2.0
Manajemen EDID	Mendukung impor EDID
Fitur lainnya	Mendukung fungsi overlay karakter
Kartu keluaran HDMI empat arah CR-4O-HDMI

Jenis Papan	Satu kartu kartu keluaran HDMI empat saluran, dipasang di host untuk pengiriman
Adaptasi Tuan Rumah	Satu host mendukung hingga 2 kartu output HDMI
Sinyal keluaran	4-saluran sinyal HDMI, mendukung keluaran sinyal audio tertanam
Konektor Masukan	Tipe A 19-pin konektor perempuan
Tipe Sinyal	HDMI, DVI-D
Resolusi	Resolusi keluaran maksimum 4K30
standar	Mendukung HDMI 2.0
Fitur Lainnya	Mendukung format keluaran yang dapat dikonfigurasi
Papan OPS CR-OPS-WIN

Jenis Papan	Papan OPS, dimuat ke dalam host untuk pengiriman, konfigurasi standar OPS terintegrasi komputer generasi ke-11 OPS-I5A11-16-512 (16G+512G), sistem operasi Windows 11 Professional yang sudah diinstal sebelumnya; (konfigurasi tertentu tergantung pada pengiriman)
Adaptasi Tuan Rumah	Satu host mendukung hingga 1 kartu OPS
Kinerja OPS (Konfigurasi khusus dapat dikirimkan)	1. Enam inti dan dua belas utas; 2. Frekuensi utama 2.7GHz-4.6GHz; 3. Tingkat cache 3 12MB; 4. Konfigurasi motherboard: I5 11500; 5. Kartu grafis: Intel HD Graphics 750; 6. Resolusi 5K60HZ; 7. Frekuensi dasar: 350MHz; 8. Frekuensi dinamis: 1.3GHz; 9. Konsumsi daya CPU: 65W; 10. Konsumsi daya kerja normal: 85W; 11. Konsumsi daya maksimum: 120W;
Kartu proyeksi layar nirkabel & perangkat proyeksi layar CR-VIA-CAST

Jenis Papan	Kartu modul penerima proyeksi layar nirkabel dipasang di host untuk pengiriman; kartu modul penerima proyeksi layar nirkabel hadir standar dengan kuncir pemancar layar satu tombol WIFI VIA-T8; dilengkapi standar dengan 2 antena batang pendek, 2 kabel ekstensi antena, dan 2 cangkir hisap untuk mencegah kabinet melindungi sinyal proyeksi layar nirkabel;
Adaptasi Tuan Rumah	Satu host mendukung hingga 1 kartu modul penerima proyeksi layar nirkabel
Kinerja proyeksi nirkabel	1. Modul Wi-Fi: 5GHz/2.4GHz 2. Bandwidth Wi-Fi: 867MHz 3. Waktu mulai:<15s 4. Waktu respons proyeksi layar: Kurang dari atau sama dengan 3 detik 5. Waktu respons preemption: Kurang dari atau sama dengan 2 detik 6. Sistem Pendukung: Windows / Mac OS / IOS / Android 7. Mode operasi: pasang dan mainkan, proyeksi layar sekali klik 8. Metode pemasangan: Masukkan port USB penerima untuk memasangkan secara otomatis 9. Resolusi transmisi: 1920 x 1080 10. Kecepatan bingkai: 30fps ke bawah 11. Antarmuka catu daya: USB2.0, USB3.0 12. Antarmuka transmisi video: USB2.0, USB3.0 13. Umpan balik sentuh: 10 poin @Windows/Mac OS
Kartu Mikrofon Nirkabel & Mikrofon Genggam CR-MD-MIC

Jenis Papan	Papan modul penerima ucapan nirkabel UHF, dipasang di host untuk pengiriman; Papan modul penerima ucapan nirkabel UHF dilengkapi dengan 2 mikrofon genggam nirkabel MD-13; dilengkapi dengan 2 antena batang pendek, 2 kabel ekstensi antena, dan 2 cangkir hisap untuk mencegah kabinet melindungi sinyal proyeksi nirkabel;
Adaptasi Tuan Rumah	Satu host mendukung hingga 1 papan modul penerima ucapan nirkabel UHF
Performa papan bicara nirkabel UHF	Parameter kartu penerima mikrofon nirkabel: 1. Rentang pita yang terlihat: 470-960MHz (tergantung wilayah); 2. Respons audio: 20 Hz-18 kHz; 3. Distorsi harmonik total:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100dB; 5. Signal-to-noise ratio: >92 dB; Parameter mikrofon genggam nirkabel: 1. Inti mikrofon pemancar genggam: tipe dinamis; 2. Rentang penguatan masukan: 30 dB; 3. Daya keluaran RF: 10 mw; 4. Kebutuhan daya: 2 baterai alkaline AA (LR6); 5. Daya tahan baterai: hingga 10 jam; 6. Ukuran: 36x245 (mm); 7. Berat: 0.28KG;
