Ikhtisar Produk

Perangkat switching profesional berkinerja tinggi ini secara efektif mengelola sinyal audio dan video, menjadikannya ideal untuk berbagai aplikasi termasuk proyek penyiaran dan televisi, ruang konferensi multimedia, tampilan layar besar, pengajaran televisi, dan pusat komando/kontrol.

Mendukung berbagai format sinyal termasuk CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, dan Optik, memastikan peralihan dan transmisi yang mulus antara berbagai jenis input/output

Fitur

32-input dan 32-antarmuka kartu peralihan sinyal audio dan video keluaran;
Teknologi peralihan bus, setiap sinyal tidak hanya dapat ditransmisikan dari titik ke titik, tetapi juga ditransmisikan melalui saluran bus saja, memastikan tampilan semua gambar sinyal secara real-time;
Teknologi penggandaan frekuensi dan garis dapat meningkatkan tampilan sinyal gambar dengan menggandakan garis dan frekuensi;
Peralihan silang yang mulus, tanpa layar hitam, layar macet, jitter, robek, dll. selama proses peralihan;
Tersedia berbagai jenis sinyal: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optik;
Resolusi dapat disesuaikan, mendukung hingga 4096 x 2160P@60Hz ;
Mendukung saluran keluaran untuk ditutup atau dibuka satu per satu atau seluruhnya;
Kartu masukan tanpa batas mendukung fungsi tampilan layar hamparan karakter kustom OSD, yang dapat melapisi dan menampilkan konten berbahasa Mandarin khusus pada saluran masukan mana pun di kiri atas, kiri bawah, kanan atas, kanan bawah, dll., dan warna karakter dapat diatur ;
Mendukung port serial RS232, jaringan TCP/IP, kontrol panel depan, protokol kontrol terbuka;
Mendukung kontrol antarmuka pengguna GUI dan desain manusiawi;
memodifikasi dan menyesuaikan informasi EDID;
Mendukung fungsi permintaan status saluran masukan dan keluaran perangkat saat ini;
Mendukung penyimpanan dan panggilan beberapa adegan;
Port sinyal mendukung hot plugging.

Tag populer: Matriks video modular hibrid 32x32, produsen, pemasok, pabrik matriks video modular hibrid 32x32 Cina

Tuan rumah
menggambarkan	Mendukung hingga 32 input dan 32 output antarmuka kartu pengalihan sinyal audio dan video, mendukung hot swapping
kontrol
Port kontrol serial	Konektor Wanita DB9 RS232
Konfigurasi Pin	Pin 2 TX% 2c Pin 3 RX% 2c Pin 5 GND
Struktur sasis panel	Sinyal dapat ditancapkan, 8 slot kartu masukan dapat dimasukkan dengan 8 kartu masukan sinyal, 8 slot kartu keluaran dapat dimasukkan dengan 8 kartu keluaran sinyal
Kontrol Panel Depan	Tombol
konvensional
Suhu pengoperasian	-0-+50 derajat
Kelembaban relatif	10%-90%
catu daya	AC 100-240V , 50/60Hz , konsumsi daya tanpa beban host 60W, tidak termasuk papan
Ukuran sasis (mm)
VMC{{0}}: 436,6L x 320,0W x 221,5Jam

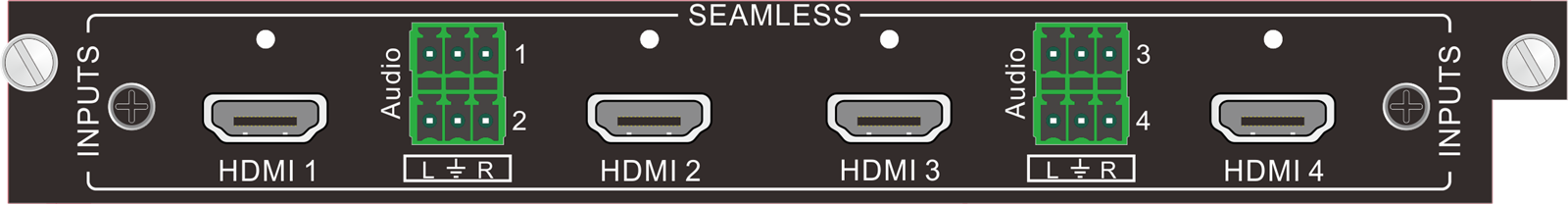

Kartu Sinyal Masukan-VMC-4I-HD-4K

Sinyal masukan	4-saluran sinyal HDMI, 4-saluran sinyal audio analog	Konsumsi daya	12.5W
Konektor Masukan	Ketik A 19-pin betina, 3-pin blok terminal yang dapat dicolokkan	Kedalaman Warna	8bit
Tipe Sinyal	HDMI, DVI-D, identifikasi otomatis sinyal input	lebar pita	10,2 Gbps
suhu	0 derajat - +50 derajat	kelembaban	10% - 90%
Resolusi	Resolusi masukan maksimum 4096 x 2160P@60Hz, masukan adaptif
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
standar	Mendukung HDMI1.4, HDCP2.2
Manajemen EDID	Mendukung fungsi pembelajaran EDID
Fitur lainnya	Mendukung pengaturan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman, mendukung fungsi overlay karakter, hot plug

Kartu Sinyal Masukan-VMC-4I-OF

Sinyal masukan	4-saluran sinyal serat optik, pengenalan sinyal masukan otomatis	Konsumsi daya	24W
Konektor Masukan	Modul Serat Optik	Tipe Data	DVI/HDMI
Tarif maksimum	10,2Gbps	Kelembaban relatif	10%-90%
suhu	0 derajat -+50 derajat	Kedalaman Warna	8bit, 10bit, 12bit, 16bit
Modul Serat Optik
Spesifikasi Antarmuka	antarmuka LC
Sinyal Serat Optik	9 resolusi yang dapat disesuaikan, resolusi input tertinggi adalah 4096x2160@30Hz
Jarak transmisi	Perlu digunakan dengan pemancar/penerima serat optik, jarak transmisi maksimum serat mode tunggal 4096x2160@30Hz adalah 2KM, multi-mode adalah 300M
Kecepatan data maksimum	10,2Gbit/dtk
lainnya
Fungsi	Mendukung fungsi overlay karakter dan hot swap

Kartu Sinyal Masukan-VMC-4I-HBT

Masukan Video
Sinyal masukan	4-saluran sinyal HDBT, identifikasi sinyal masukan otomatis	Tingkat Masukan	TMDS 2.9V-3.3V
Konektor Masukan	RJ45, dengan lampu indikator dua warna kuning-hijau	Impedansi Masukan	Garis diferensial 100Ω
Konsumsi daya	21W
Masukan Audio
Sinyal masukan	4-saluran sinyal stereo	Konektor Masukan	jack audio 3,5 mm
Impedansi Masukan	75Ω	Respon Frekuensi	20Hz-20K Hz
kontrol
Sinyal Kontrol	4-sinyal kontrol RS232 arah	Pelabuhan Kontrol	3-pin blok terminal yang dapat dicolokkan
protokol	Mendukung protokol RS232, mendukung IR, transmisi transparan dua arah RS232
konvensional
Memperoleh	0dB	lebar pita	10,2Gbps
Resolusi	Mendukung hingga 1920×1080@60Hz	pembicaraan silang	<-50dB@5MHz
Jarak transmisi	1080p Kurang dari atau sama dengan 70m	Tingkat peralihan	200ns (maks)
Suhu pengoperasian	-10 derajat -+40 derajat	Kelembaban relatif	10%-90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Standar HDMI	Mendukung HDMI1.4a
EDID, HDCP	Mendukung manajemen manual EDID, kompatibel dengan HDCP1.4
Fitur lainnya	Mendukung pengaturan kromatisitas, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi overlay karakter, hot plug dan fungsi catu daya eksternal PoH

Kartu Sinyal Masukan-VMC-2I-HBT-4K

Masukan Video
Sinyal masukan	2 -saluran sinyal HDBT, pengenalan sinyal masukan otomatis	Tingkat Masukan	TMDS 2.9V-3.3V
Konektor Masukan	RJ45, dengan lampu indikator dua warna kuning-hijau	Impedansi Masukan	Garis diferensial 100Ω
Konsumsi daya	21W
Masukan Audio
Sinyal masukan	2- sinyal stereo arah	Konektor Masukan	jack audio 3,5 mm
Impedansi Masukan	75Ω	Respon Frekuensi	20Hz-20K Hz
kontrol
Sinyal Kontrol	2- arah sinyal kontrol RS232	Pelabuhan Kontrol	3-pin blok terminal yang dapat dicolokkan
protokol	Mendukung protokol RS232, mendukung IR, transmisi transparan dua arah RS232
konvensional
Memperoleh	0dB	lebar pita	10,2Gbps
Resolusi	Mendukung hingga 4096x2160P@30Hz	pembicaraan silang	<-50dB@5MHz
Jarak transmisi	1080p Kurang dari atau sama dengan 70m	Tingkat peralihan	200ns (maks)
Suhu pengoperasian	-10 derajat -+40 derajat	Kelembaban relatif	10%-90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Standar HDMI	Mendukung standar HDMI1.4
EDID, HDCP	Mendukung manajemen manual EDID, mendukung HDCP2.2 dan kompatibel ke belakang
Fitur lainnya	Mendukung pengaturan kromatisitas, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi overlay karakter, hot plug dan fungsi catu daya eksternal PoH

Kartu Sinyal Masukan-VMC-4I-DV

Sinyal masukan	4-sinyal DVI arah	Tingkat Masukan	TMDS 2.9V-3.3V
Konektor Masukan	Port DB wanita24+5	Impedansi Masukan	75Ω
Konsumsi daya	10W
konvensional
Memperoleh	0dB	lebar pita	Kecepatan data maksimum 4,95Gbit/dtk
Sinyal video	DVI, HDMI, VGA, C-VIDEO, YPbPr, identifikasi otomatis sinyal input	Penundaan waktu maksimum	5nS(±1nS)
Tipe Data	8bit	pembicaraan silang	<-50dB@5MHz
Tingkat peralihan	Crosstalk 200ns (maks).	Resolusi	Mendukung hingga 1920× 1200 @60Hz
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Kecepatan pengambilan sampel audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Manajemen EDID dan DDC	Mendukung Extended Display Identification (EDID) dan Display Data Channel (DDC), menggunakan standar DVI dan HDMI
Manajemen HDCP	Mendukung Perlindungan Konten Digital Bandwidth Tinggi (HDCP) dan menggunakan standar DVI dan HDMI1.3
Fitur lainnya	Mendukung pengaturan kromatisitas, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi overlay karakter, hot plug

Kartu Sinyal Masukan-VMC-4I-HD

Sinyal masukan	4-saluran sinyal HDMI (kompatibel dengan DVI), 4-saluran sinyal audio analog	Konsumsi daya	10W
Konektor Masukan	Ketik A 19-pin betina, 3-pin blok terminal yang dapat dicolokkan	Kedalaman Warna	8 & 10 & 12 bit
Tipe Sinyal	HDMI, DVI-D, identifikasi otomatis sinyal input	lebar pita	6,75Gpbs
suhu	0 derajat - +50 derajat	kelembaban	10% - 90%
standar	Mendukung HDMI1.3, kompatibel dengan standar HDCP	Resolusi	Mendukung hingga 1920×1080@60Hz
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Manajemen EDID dan DDC	Mendukung Extended Display Identification (EDID) dan Display Data Channel (DDC), menggunakan standar DVI dan HDMI
Fitur lainnya	Mendukung pengaturan kromatisitas, kecerahan, kontras, suhu warna dan nilai ketajaman, fungsi overlay karakter, hot plug

Kartu Sinyal Masukan-VMC-4I-VG

Masukan Video
Sinyal masukan	4-cara sinyal VGA		Masukan kopling	Kopling AC saja
Konektor Masukan	15-menyematkan port perempuan tipe D		Tingkat Masukan	{{0}}.5-2.0Vp-p
Impedansi Masukan	75Ω
Masukan Audio
Sinyal masukan		4 saluran sinyal audio analog		Impedansi masukan audio	>10KΩ
Konektor Masukan		3-pin blok terminal yang dapat dicolokkan		Impedansi Masukan	75Ω
Respon Frekuensi		20Hz-20K Hz
konvensional
Memperoleh	0dB		Lebar pita	YPbPr : 170MHz; C-VIDEO : 150MHz; VGA : 170MHz
Tingkat peralihan	200ns (maks)		pembicaraan silang	<-50dB@5MHz
Sinyal video	VGA (RGBHV), YPbPr, C-VIDEO, identifikasi otomatis sinyal input
Ruang Kroma	Mendukung penyesuaian ruang warna: YCBCR\RGB			Resolusi	Mendukung hingga 1920×1200 @ 60Hz
Konsumsi daya	12W
Fitur lainnya	Mendukung pengaturan kromatisitas, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi hamparan karakter; steker panas; Koreksi otomatis masukan sinyal VGA; pemulihan port tunggal ke pengaturan pabrik

Kartu Sinyal Masukan-VMC-4I-AV

Sinyal masukan		4-saluran sinyal CVBS, 4-saluran sinyal audio analog		Format audio yang didukung		stereo
Konektor Masukan		Konektor BNC, 3-pin blok terminal yang dapat dicolokkan		Standar		Mendukung format PAL dan NTSC
Konsumsi daya		11W		Resolusi		7 level yang dapat disesuaikan, hingga 1920×1080@60Hz
konvensional
Lantai Kebisingan Audio		-80dB		Distorsi audio maksimum		2.0V
Suhu pengoperasian		0 derajat - +50 derajat		Kelembaban relatif		10% - 90%
lebar pita		6,75Gbps		Fungsi penskalaan garis otomatis		mendukung
Fitur lainnya		Mendukung pengaturan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi hamparan karakter; steker panas
	Kartu Sinyal Masukan-VMC-4I-SD

	Sinyal masukan		4-saluran sinyal SDI (masing-masing dengan satu keluaran loop SDI)		Tingkat Masukan		TMDS 2.9V-3.3V
	Konektor Masukan		Konektor BNC		Impedansi Masukan		75Ω
	Sinyal video		SDI, HD-SDI, 3G-SDI, identifikasi otomatis sinyal input		Konsumsi daya		14W
	konvensional
	Kedalaman Warna		8&10&12bit		Jarak kerja		1080p Kurang dari atau sama dengan 100m (harap gunakan kabel berkualitas tinggi)
	lebar pita		6,75Gbps		Resolusi maksimum		1080p@60Hz
	Suhu pengoperasian		0 derajat - +50 derajat		Kelembaban relatif		10% - 90%
	Fungsi penggandaan garis		mendukung		Resolusi		Mendukung hingga 1920×1080@60Hz;
	Fitur lainnya		Mendukung pengaturan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman; fungsi hamparan karakter; steker panas

Kartu Sinyal Masukan-VMC-4I-HV

Sinyal masukan	2-sinyal HDMI arah (kompatibel dengan DVI); 2-cara sinyal VGA; 4-saluran sinyal audio stereo		Konsumsi daya	12W
Konektor Masukan	Tipe A 19-pin konektor perempuan; 15-pin konektor betina tipe D; 3-pin blok terminal yang dapat dicolokkan
Resolusi	Mendukung hingga 1920×1080@60Hz
konvensional
Pelabuhan HDMI:
Kedalaman Warna	8 & 10 & 12 bit		Tipe Sinyal	HDMI, DVI-D, identifikasi otomatis sinyal input
lebar pita	6,75Gpbs		suhu	0 derajat - +50 derajat
kelembaban	10% - 90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
standar	Mendukung HDMI1.3, kompatibel dengan standar HDCP
Manajemen EDID dan DDC	Mendukung Identifikasi Tampilan Diperluas (EDID) dan Saluran Data Tampilan (DDC)
Pelabuhan VGA:
Masukan kopling	Kopling AC saja	Tingkat Masukan			{{0}}.5-2.0Vp-p
Impedansi Masukan	75Ω	Respon Frekuensi			20Hz-20K Hz
Memperoleh	0dB	pembicaraan silang			<-50dB@5MHz
Tingkat peralihan	200ns (maks)	Ruang Kroma			Mendukung penyesuaian YCBCR\RGB
Sinyal video	VGA (RGBHV), YPbPr, C-VIDEO, identifikasi otomatis sinyal input
Fitur Lainnya	Mendukung koreksi otomatis input sinyal VGA dan reset pabrik port tunggal
Fungsi	Mendukung hot plug dan cabut, mendukung pengaturan kroma, kecerahan, kontras, suhu warna dan nilai ketajaman, mendukung fungsi overlay karakter

Kartu Sinyal Keluaran-VMC-4O-HD-4K

Sinyal keluaran	4-saluran sinyal HDMI, 4-saluran sinyal audio analog	Konsumsi daya	12.5 W
Konektor Keluaran	Ketik A 19-pin betina, 3-pin blok terminal yang dapat dicolokkan	Kedalaman Warna	8bit
konvensional
Tipe Sinyal	HDMI, DVI-D	lebar pita	10,2 Gbps
suhu	0 derajat - +50 derajat	kelembaban	10% - 90%
Resolusi	8 level yang dapat disesuaikan, hingga 4096 x 2160@60Hz
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
standar	Mendukung HDMI1.4, HDCP2.2
Manajemen EDID dan DDC	Mendukung fungsi pembelajaran EDID dan komunikasi DDC
Fitur Lainnya	Mendukung pengaturan format output, transmisi sinyal audio independen, dan hot plugging melalui perintah

Kartu sinyal keluaran-VMC-4O-OF

Sinyal keluaran	4-sinyal serat optik arah	Konsumsi daya	32W
Konektor Keluaran	Modul Serat Optik	Tarif maksimum	10,2Gbps
Tipe Data	DVI/HDMI	suhu	0 derajat -+50 derajat
Kelembaban relatif	10%-90%	Kedalaman Warna	8bit, 10bit, 12bit, 16bit
Resolusi	Mendukung 36 resolusi yang dapat disesuaikan, dengan resolusi output tertinggi 4K @ 30Hz
Modul Serat Optik
Spesifikasi Antarmuka	antarmuka LC
Sinyal Serat Optik	Jarak transmisi maksimum serat optik mode tunggal adalah 2KM, dan jarak transmisi multi-mode adalah 300M
Jarak transmisi	Jarak transmisi 4K30: serat optik mode tunggal memiliki jarak transmisi maksimum 2KM, dan multi-mode adalah 300M
Fitur Lainnya
Mendukung pengaturan format keluaran melalui instruksi, mendukung hot plug dan cabut

Kartu sinyal keluaran-VMC-4O-HBT

Keluaran Video
Sinyal keluaran	4-saluran sinyal HDBT	Tingkat Keluaran	TMDS 2.9V-3.3V
Konektor Keluaran	RJ45, dengan lampu indikator dua warna kuning-hijau	Impedansi Keluaran	Garis diferensial 100Ω
Konsumsi daya	21W
Keluaran Audio
Sinyal keluaran	4-saluran sinyal stereo	Konektor Keluaran	jack audio 3,5 mm
Impedansi Keluaran	75Ω	Respon Frekuensi	20Hz-20K Hz
kontrol
Sinyal Kontrol	4-sinyal kontrol RS232 arah	Pelabuhan Kontrol	3-pin blok terminal yang dapat dicolokkan
protokol	Mendukung protokol RS232
konvensional
Memperoleh	0dB	lebar pita	10,2Gbps
Resolusi	Mendukung hingga 1080p dengan mulus	pembicaraan silang	<-50dB@5MHz
Jarak transmisi	1080p Kurang dari atau sama dengan 70m	Tingkat peralihan	200ns (maks)
Suhu pengoperasian	-10 derajat -+40 derajat	Kelembaban relatif	10%-90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Standar HDMI	Mendukung HDMI1.4, kompatibel dengan HDCP 2.2
Manajemen EDID dan DDC	Mendukung manajemen manual EDID dan fungsi komunikasi DDC
Resolusi	Mendukung 36 resolusi yang dapat disesuaikan, dengan resolusi output tertinggi 1920×1080@60Hz
Jarak transmisi	Jarak transmisi 1920×1080P60Hz hingga 70 meter
Fitur Lainnya	Mendukung pengaturan format output, hot plug, dan fungsi catu daya eksternal PoH melalui perintah

Kartu sinyal keluaran-VMC-2O-HBT-4K

Keluaran Video
Sinyal keluaran	2- sinyal HDBT arah	Tingkat Keluaran	TMDS 2.9V-3.3V
Konektor Keluaran	RJ45, dengan lampu indikator dua warna kuning-hijau	Impedansi Keluaran	Garis diferensial 100Ω
Konsumsi daya	21W
Keluaran Audio
Sinyal keluaran	2- sinyal stereo arah	Konektor Keluaran	jack audio 3,5 mm
Impedansi Keluaran	75Ω	Respon Frekuensi	20Hz-20K Hz
kontrol
Sinyal Kontrol	4-sinyal kontrol RS232 arah	Pelabuhan Kontrol	3-pin blok terminal yang dapat dicolokkan
protokol	Mendukung protokol RS232
konvensional
Memperoleh	0dB	lebar pita	10,2Gbps
Resolusi	Mendukung hingga 4096x 2 160@ 30Hz	pembicaraan silang	<-50dB@5MHz
Jarak transmisi	1080p Kurang dari atau sama dengan 70m, 4K Kurang dari atau sama dengan 40M	Tingkat peralihan	200ns (maks)
Suhu pengoperasian	-10 derajat -+40 derajat	Kelembaban relatif	10%-90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Standar HDMI	Mendukung HDMI1.4, kompatibel dengan HDCP 2.2
Manajemen EDID dan DDC	Mendukung manajemen manual EDID dan fungsi komunikasi DDC
Resolusi	Mendukung 36 resolusi yang dapat disesuaikan, dengan resolusi output tertinggi 4096 x 2 160@ 30Hz
Jarak transmisi	Mendukung jarak 4K hingga 40M, 1080P hingga 70M
Fitur Lainnya	Mendukung pengaturan format output, hot plug, dan fungsi catu daya eksternal PoH melalui perintah

Kartu sinyal keluaran-VMC-4O-DV

Sinyal keluaran	4-sinyal DVI arah	Tingkat Keluaran	TMDS 2.9V-3.3V
Konektor Keluaran	Port DB wanita24+5	Impedansi Keluaran	75Ω
Konsumsi daya	6W

konvensional
Memperoleh	0dB	lebar pita	4,95Gbit/dtk
Sinyal video	DVI, HDMI, VGA, C-VIDEO, YPbPr	Penundaan waktu maksimum	5nS(±1nS)
Tipe Data	8bit	pembicaraan silang	<-50dB@5MHz
Resolusi	36 level yang dapat disesuaikan, hingga 1920×1200@60Hz	Tingkat peralihan	Crosstalk 200ns (maks).
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
Kecepatan pengambilan sampel audio	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
Manajemen EDID dan DDC	Mendukung Extended Display Identification (EDID) dan Display Data Channel (DDC), menggunakan standar DVI dan HDMI
Manajemen HDCP	Mendukung Perlindungan Konten Digital Bandwidth Tinggi (HDCP) dan menggunakan standar DVI dan HDMI1.3
Fitur Lainnya	Mendukung pengaturan format output dan hot plugging melalui perintah

Kartu Sinyal Keluaran-VMC-4O-HD

Sinyal keluaran	4-saluran sinyal HDMI (kompatibel dengan DVI), 4-saluran sinyal audio analog	Konsumsi daya	8W
Konektor Keluaran	Ketik A 19-pin betina, 3-pin blok terminal yang dapat dicolokkan	Kedalaman Warna	8bit
Tipe Sinyal	HDMI, DVI-D	lebar pita	6,75Gpbs
suhu	0 derajat - +50 derajat	kelembaban	10% - 90%
Resolusi	36 resolusi yang dapat disesuaikan, hingga 1920×1200@60Hz
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
standar	Mendukung HDMI1.3, kompatibel dengan HDCP
Manajemen EDID dan DDC	Mendukung fungsi pembelajaran EDID dan menampilkan saluran data (DDC)
Fitur Lainnya	Mendukung pengaturan format keluaran melalui instruksi, mendukung hot plug

Kartu sinyal keluaran-VMC-4O-VG

Keluaran Video
Sinyal keluaran	4-cara sinyal VGA	Tipe Sakelar	Jarak Vertikal
Konektor Keluaran	15-menyematkan port perempuan tipe D	Tingkat Keluaran	{{0}}.5-2.0Vp-p
Impedansi Keluaran	75Ω	Resolusi	36 resolusi yang dapat disesuaikan, hingga 1920×1200@60Hz
Tipe Sinyal	Mendukung format sinyal VGA, YPBPR, C-VIDEO
Keluaran Audio
Sinyal keluaran	4 saluran sinyal audio analog	Impedansi Keluaran	75Ω
Konektor Keluaran	3-pin blok terminal yang dapat dicolokkan	Respon Frekuensi	20Hz-20K Hz
konvensional
Memperoleh	0dB	Tingkat peralihan	200ns (maks)
pembicaraan silang	<-50dB@5MHz	Konsumsi daya	6W
Fitur Lainnya	Mendukung pengaturan format output dan hot plugging melalui perintah

Kartu sinyal keluaran-VMC-4O-AV

Sinyal keluaran	4-saluran sinyal CVBS, 4-saluran sinyal audio analog	Resolusi	480I dan 576I dua resolusi dapat disesuaikan
Konektor Keluaran	Konektor BNC, 3-pin blok terminal yang dapat dicolokkan	Format Audio Keluaran	stereo
Konsumsi daya	9W	Jarak transmisi	Kurang dari atau sama dengan 100m (harap gunakan kabel berkualitas tinggi)
konvensional
Lantai Kebisingan Audio	-80dB	Distorsi audio maksimum	2.0V
Suhu pengoperasian	0 derajat - +50 derajat	Kelembaban relatif	10% - 90%
lebar pita	6,75Gbps	Standar	Mendukung format PAL dan NTSC
Fitur Lainnya	Mendukung pengaturan format output dan hot plugging melalui perintah

Kartu sinyal keluaran-VMC-4O-SD

Sinyal keluaran	4-saluran sinyal SDI (masing-masing dengan satu keluaran loop SDI)	Tingkat Keluaran	TMDS 2.9V-3.3V
Konektor Keluaran	Konektor BNC	Impedansi Keluaran	75Ω
Sinyal video	SDI, HD-SDI, 3G-SDI	Konsumsi daya	15W
Resolusi	7 resolusi yang dapat disesuaikan, hingga 1920×1200@60Hz
konvensional
Kedalaman Warna	8&10&12bit	Jarak kerja	1080p Kurang dari atau sama dengan 100m (harap gunakan kabel berkualitas tinggi)
lebar pita	6,75Gbps	Resolusi maksimum	1080p@60Hz
Suhu pengoperasian	0 derajat - +50 derajat	Kelembaban relatif	10% - 90%
Fitur Lainnya	Mendukung pengaturan format output dan hot plugging melalui perintah

Kartu sinyal keluaran-VMC-4O-HV

Sinyal keluaran	2-sinyal HDMI arah (kompatibel dengan DVI); 2-cara sinyal VGA; 4-saluran sinyal audio stereo	Konsumsi daya	8W
Konektor Keluaran	Tipe A 19-pin konektor perempuan; 15-pin konektor betina tipe D; 3-pin blok terminal yang dapat dicolokkan
Resolusi	36 resolusi yang dapat disesuaikan, hingga 1920×1200@60Hz
konvensional
Pelabuhan HDMI:
Kedalaman Warna	8 bit	Tipe Sinyal	HDMI, DVI-D
lebar pita	6,75Gpbs	suhu	0 derajat - +50 derajat

kelembaban	10% - 90%
Format Audio	Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD, audio eksternal mendukung format PCM
standar	Mendukung HDMI1.3, kompatibel dengan HDCP
Manajemen EDID dan DDC	Mendukung fungsi pembelajaran EDID dan fungsi komunikasi DDC
Pelabuhan VGA:
Tingkat Keluaran	{{0}}.5-2.0Vp-p	Impedansi Keluaran	75Ω
Tipe Sinyal	VGA % 2c YPBPR % 2c C-VIDEO
Tipe Sakelar	Jarak Vertikal	Respon Frekuensi	20Hz-20K Hz
Memperoleh	0dB	pembicaraan silang	<-50dB@5MHz
Tingkat peralihan	200ns (maks)
Lebar pita	YPbPr : 170MHz; C-VIDEO : 150MHz; VGA : 170MHz
Sinyal video	VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO
lainnya
Mendukung pengaturan format output dan hot plugging melalui perintah

Kartu Pratinjau Sinyal-VMC-4P-OB

antarmuka	2 port RJ45	Kemampuan pratinjau	Dapat melihat pratinjau 4 sumber video secara bersamaan
Protokol dan Standar	Teknologi pengkodean H.264, protokol RTSP standar	Konsumsi daya	15W
Resolusi	Resolusi setiap saluran pemutaran video bisa mencapai 720p, dan resolusi pratinjau dapat diubah melalui perintah
kontrol	Mendukung kontrol matriks, mendukung fungsi memori matikan

Kartu Dekoder IP-VMC-4I-IP

antarmuka	2 port RJ45	Kemampuan penguraian kode	Mendukung pengodean 41080P@60Hz, 81080P@30Hz, 16*720P@30Hz
Antarmuka Audio	Input audio 1/2/3/4: antarmuka audio eksternal yang dicadangkan	Konsumsi daya	1 3 W
Resolusi	Mendukung akses TCP rtsp/rtp/rtpo	lainnya	Dengan mematikan memori
kontrol	Mendukung protokol onvif2.6, mendukung identifikasi perangkat onvif, mendukung akses aliran protokol onvif, mendukung kontrol onvif PTZ

Sinyal HDMI Pemancar HDBaseT 70m-VHBT-HD-70T

Untuk digunakan dengan kartu masukan HDBaseT dan kartu masukan HDBaseT 4K
memasuki	1-cara HDMI	Konektor Masukan	Tipe A 19-pin konektor betina
Keluaran	1 -cara HDBaset	Konektor Keluaran	RJ-45 Terminal
Antarmuka kontrol	1 saluran IR IN, 1 saluran IR OUT, 1 RS232 dua arah	Fungsi kontrol	Mendukung transmisi transparan dua arah CEC, IR, RS232
standar	Sesuai dengan standar HDCP2.2 dan HDMI1.4	Resolusi	Mendukung hingga 3840×2160@30Hz
Suhu pengoperasian	0~50 derajat	kelembaban	10% ~ 90%
Konsumsi daya maksimum	14W	Dimensi (mm)	115L x 109W x 16.2H
Jarak transmisi	Jarak transmisi 1920×1080P60Hz hingga 70 meter, jarak transmisi 3840×2160@30Hz hingga 40 meter
lainnya	Mendukung fungsi PoC dua arah dan peningkatan firmware RS232

Sinyal HDMI Penerima HDBaseT 70m-VHBT-HD-70R

Gunakan dengan kartu keluaran HDBaseT, kartu keluaran HDBaseT 4K
memasuki	1 -cara HDBaset	Konektor Masukan	Tipe A 19-pin konektor betina
Keluaran	1-cara HDMI	Konektor Keluaran	RJ-45 Terminal
Antarmuka kontrol	1 saluran IR IN, 1 saluran IR OUT, 1 RS232 dua arah	Fungsi kontrol	Mendukung transmisi transparan dua arah CEC, IR, RS232
standar	Sesuai dengan standar HDCP2.2 dan HDMI1.4	Resolusi	Mendukung hingga 3840×2160@30Hz
Suhu pengoperasian	0~50 derajat	kelembaban	10% ~ 90%
Konsumsi daya maksimum	14W	Dimensi (mm)	115L x 109W x 16.2H
Jarak transmisi	Jarak transmisi 1920×1080P60Hz hingga 70 meter, jarak transmisi 3840×2160@30Hz hingga 40 meter
lainnya	Mendukung fungsi PoC dua arah dan peningkatan firmware RS232

Matriks Video Modular Hibrida 32x32

Ikhtisar Produk

Fitur

Anda Mungkin Juga Menyukai

Kirim permintaan
