Ringkasan

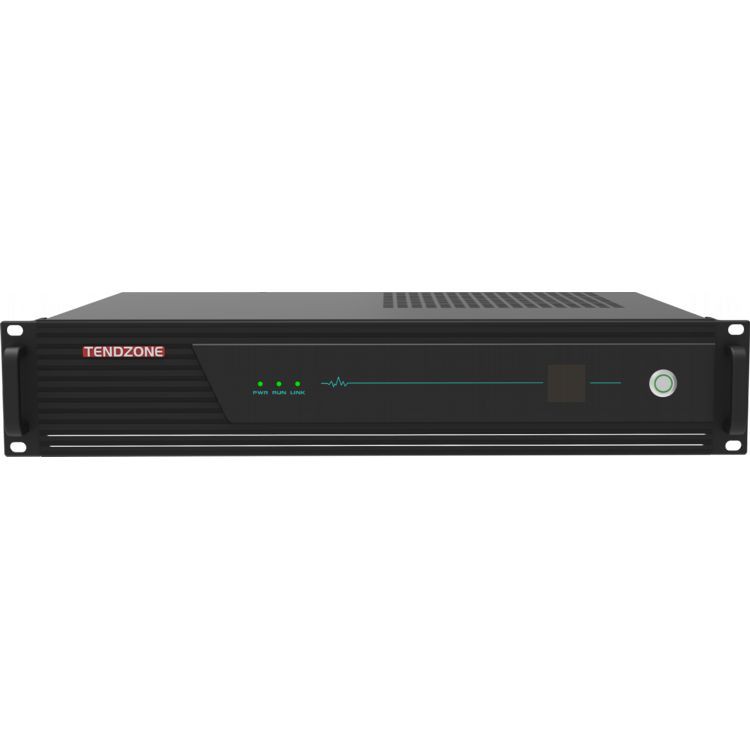

Seri CLIMBER-1009 adalah host terminal multifungsi 12-dalam-1 terbaru dari TENDZONE, yang dibangun berdasarkan pengalaman pengembangan produk terintegrasi selama bertahun-tahun. Solusi canggih ini menggabungkan algoritma audio terbaru TENDZONE, codec video, kontrol terpusat, pemrosesan media, komunikasi jarak jauh, dan teknologi lainnya. Didukung oleh prosesor inti domestik, CLIMBER-1009 adalah perangkat terintegrasi multifungsi generasi berikutnya yang dioptimalkan untuk sistem tertanam.
Didesain dengan mempertimbangkan fleksibilitas, produk ini dilengkapi desain kartu plug-in untuk mengakomodasi berbagai kebutuhan spesifik skenario. Ini mengintegrasikan berbagai fungsi termasuk konferensi video jarak jauh, perekaman dan penyiaran lokal, amplifikasi audio, peralihan matriks video, kontrol lingkungan periferal, sentuhan terpadu terpusat, codec input dan output terdistribusi, akses IPC, switch gigabit POE, dan banyak lagi. CLIMBER-1009 ideal untuk aplikasi di ruang konferensi multimedia, ruang kelas cerdas, ruang kuliah, ruang multifungsi, pusat komando dan pengiriman seluler, dan lingkungan lainnya.
Host terminal multifungsi 12-dalam-1 ini mendukung berbagai operasi seperti pertemuan lokal dan jarak jauh, streaming langsung jarak jauh, pelatihan, pengawasan, pengajaran, dan perintah seluler. Ia menawarkan integrasi tanpa batas dengan berbagai periferal audio-visual dan lingkungan, memungkinkan pengoperasian yang cerdas dan efisien. Ini dapat dikonfigurasi sebagai perangkat all-in-one hyper-converged dengan komputer OPS internal, proyeksi layar nirkabel, dan modul mikrofon nirkabel, menawarkan solusi menyeluruh yang menghemat ruang dan menyederhanakan interaksi pengguna.
Dengan chip pemrosesan media generasi baru, CLIMBER-1009 memberikan kinerja hebat dan mendukung codec video H.265 4K@60fps, meningkatkan kualitas gambar dan suara untuk pengalaman HD yang superior. Selain itu, ia memiliki peningkatan yang signifikan dalam kompatibilitas, kemampuan beradaptasi jaringan, manajemen penundaan, anti-kehilangan paket, penanganan multi-layar, dan pemrosesan multi-fungsi secara bersamaan, menjadikannya solusi optimal untuk pemerintahan, perusahaan, keselamatan publik, pendidikan, medis, dan sektor lainnya.
Fitur
Komputer OPS:
- Komputer OPS bawaan, Memenuhi persyaratan kantor dan dapat menginstal perangkat lunak perkantoran, seperti Tencent Meeting, untuk konferensi video berbasis perangkat lunak. (Dapat disesuaikan dengan OPS domestik sesuai kebutuhan spesifik).
Kontrol Terpusat yang Cerdas:
- Kontrol terpadu peralatan multimedia melalui tablet konferensi, memungkinkan pengelolaan terpadu audio dan video, konferensi video, perekaman, penyiaran, dan periferal pihak ketiga.
- Mendukung antarmuka kontrol pusat umum seperti RS232/485/IR/IO/RELAY untuk kemudahan integrasi dengan perangkat lain.
- Mendukung protokol Zigbee IoT untuk opsi kontrol tambahan.
- Kontrol dua arah melalui tautan serial tunggal untuk manajemen sistem yang disederhanakan.
- Menggabungkan kontrol kabel dengan kontrol IoT nirkabel untuk memastikan pengoperasian yang stabil dan mencegah interferensi.
Matriks Video 4K Definisi Tinggi:
- 4-masuk-6-matriks video mulus 4K60 HD dengan fleksibilitas penuh untuk konfigurasi beberapa layar.
- Mendukung beragam skenario seperti ruang konferensi multimedia, ruang kelas multimedia, dan pusat komando.
- Memfasilitasi kontrol terpusat lokal, tampilan, penguatan suara, dan kebutuhan lainnya.
- Mendukung teknologi codec Multimedia Information Distributed Interactive System (MIDIS), yang berfungsi sebagai antarmuka input/output terdistribusi.
Prosesor Audio Digital:
- antarmuka audio berfitur lengkap 8-masuk-4-keluar, termasuk audio jaringan internal dan dukungan audio HDMI.
- Algoritme audio 5A terintegrasi yang mengurangi gema dan kebisingan, ideal untuk lingkungan kelas dan ruang konferensi.
- Amplifier digital internal dengan daya terukur 2×100W untuk performa audio yang jernih dan bertenaga.
Konferensi Video:
- Fungsi perekaman dan pemutaran lokal untuk konferensi video.
- Mendukung panggilan SIP interaktif jarak jauh, memungkinkan komunikasi audio dan video dua arah untuk kolaborasi jarak jauh.
- Otorisasi interaktif multi-pihak opsional untuk integrasi tanpa batas dengan platform konferensi video pihak ketiga, yang mendukung protokol standar.
Mikrofon nirkabel:
- Host penerima UHF, mendukung akses mikrofon genggam nirkabel, untuk penguatan suara lokal, rekaman konferensi, penguatan pidato konferensi video;
Proyeksi Layar Nirkabel:
- Dukungan secara nirkabel menampilkan gambar desktop perangkat portabel, ponsel cerdas, atau tablet ke layar menggunakan dongle kecil atau klien proyeksi layar.
Sakelar Jaringan POE:
- Mendukung catu daya IPC, gambar, dan kontrol melalui satu kabel, menyederhanakan pemasangan kabel dan pemasangan.
- Kontrol jaringan TCP/UDP untuk perangkat pihak ketiga, meningkatkan integrasi sistem.
- Menyediakan dokumentasi antarmuka API untuk integrasi khusus.
Perekaman dan Pemutaran Lokal:
- Mendukung perekaman lokal 4 hingga 6 aliran video, memungkinkan penyimpanan dan akses video yang mudah.
- Ideal untuk rekaman rapat, siaran langsung acara, dan sesi pelatihan.
Antarmuka Masukan/Keluaran:
- Mendukung integrasi dengan sistem interaktif terdistribusi multimedia untuk penjadwalan dan perintah terdistribusi.
- Menyediakan beberapa opsi I/O untuk konektivitas dan manajemen sistem yang fleksibel.
Akses IPC:
- Mendukung hingga 16 input video IPC, dengan kemampuan menangani output dan perekaman lokal.
- Ideal untuk lingkungan yang memerlukan pengawasan video dan integrasi pemantauan.
Stabil dan Dapat Diandalkan:
- Dibangun pada sistem Linux tertanam, memastikan kekebalan terhadap virus dan menyediakan lingkungan pengoperasian yang aman.
- Desain struktur tingkat operator untuk pengoperasian berkelanjutan 24/7, menjadikan sistem ini sangat andal dan cocok untuk aplikasi penting.
- Perangkat ini dapat dipasang di kabinet standar atau digunakan secara mandiri, menawarkan opsi pemasangan yang fleksibel.
- LCD panel depan untuk memudahkan pemantauan dan pembaruan status.
- Sakelar daya ganda (daya keras dan daya lunak) untuk pengoperasian yang lancar dan fungsionalitas sistem siaga/bangun.
Gambar panel belakang:
(1) Komputer OPS ( 2 ) Sakelar daya host (3) Daya host ( 4 ) Port Gigabit Ethernet * 6 (4 di antaranya adalah POE) ( 5 ) Antarmuka inframerah IR * 2 ( 6 ) RS-232/485 antarmuka * 3 + RS-232/485 port debug * 1 ( 7 ) port kontrol ELAY * 2 (tegangan dan arus: 12V/tidak lebih dari 1A ) ( 8 ) Antarmuka I/O*2 ( tegangan dan arus: 12V/tidak lebih dari 1A ) ( 9 ) USB Tipe-A *2, USB Tipe-B*1 (10) Port output HDMI* 6 ( {{ 30}} ) Port input HDMI *4 ( 1 2 ) Terminal amplifier 100W@8 ohm * 2 pasang ( 13 ) Output stereo terminal L/R Phoenix * 2 ( Total 4 output audio independen) (14) port input MIC/LINE * 8 (15) proyeksi nirkabel CAST (16) modul berbicara nirkabel UHF
Tag populer: prosesor terintegrasi dua belas-dalam-satu, produsen, pemasok, pabrik prosesor terintegrasi dua belas-dalam-satu Cina
SPESIFIKASI
|
proyek |
Spesifikasi |
|
Aman dan stabil |
Mengadopsi arsitektur sistem kelas industri, dikembangkan berdasarkan sistem LINUX, bebas virus |
|
Antarmuka Data |
2 USB Tipe-A, 1 USB Tipe-B |
|
Kamera Jaringan |
12 kamera jaringan lokal, 4 penerusan jaringan |
|
Kodek Video |
Hingga 4 saluran pengkodean 1080P60, hingga 4 saluran decoding 1080P@60, atau 8 saluran pengkodean 1080P@30 dan 8 saluran decoding 1080P@30; |
|
Protokol audio dan video |
Audio mendukung G.711, G.722, G722.1, G722.1C, AAC, dan mendukung decoding aliran kode audio Video mendukung H.264HP, MP, BP, H265MP |
|
Terminal tampilan |
Fungsi pemisahan video bawaan, yang dapat mewujudkan sintesis layar tunggal/gambar-dalam-gambar/gambar-keluar-gambar, hamparan subtitle, hamparan nama terminal, dan tampilan logo stasiun dalam satu, ganda, tiga, empat, lima, enam, tujuh, delapan, sembilan, sepuluh, tiga belas, dan enam belas layar terpisah |
|
Panel kendali |
Mendukung berbagai panel kontrol, layar sentuh Android berkabel 10,1-inci opsional (standar tanpa pemasangan di dinding, tanpa dukungan POE ), layar sentuh desktop PoE jaringan 10,1-inci, 10.{{5 }}layar sentuh PoE jaringan inci yang dipasang di dinding (standar dengan kotak bawah yang dipasang di dinding) |
|
Tingkat codec |
Maksimum 16 saluran codec 1080P, 512Kbps~16Mbps per saluran |
|
Masukan Audio |
8-cara masukan terminal Phoenix (mendukung masukan MIC phantom power 48V atau masukan saluran masuk linier) , 4 -cara masukan audio tertanam HDMI, 1-cara masukan audio OPS, 1-cara input audio proyeksi nirkabel (opsional), input audio modul ucapan nirkabel 1-arah (opsional) |
|
Keluaran Audio |
4-output audio way line out (atau 2 pasang output stereo terminal L/R Phoenix), 2-output amplifier digital way 100W@8 ohm (atau 2-way 150W@4 ohm digital keluaran amplifier), 2 -cara keluaran audio tertanam HDMI ; mendukung penyesuaian volume, audio mendukung sinkronisasi dan pencampuran. HDMI OUT1 mendukung amplifikasi semua input audio, HDMI OUT2~HDMI OUT6 hanya mendukung amplifikasi audio aliran RSTP jaringan. |
|
Masukan Video |
4 antarmuka input HDMI, 16 input kamera jaringan IP; HDMI IN1 dan HDMI IN3 mendukung input dengan resolusi maksimum 4K30, dan HDMI IN2 dan HDMI IN4 mendukung input dengan resolusi maksimum 1920*1080@60; |
|
Keluaran Video |
1) antarmuka keluaran HDMI saluran 6-, yang mana HDMI OUT2~HDMI OUT6 merupakan keluaran sinyal homolog; HDMI OUT1 mendukung resolusi maksimum output 4K30, dan HDMI OUT2~HDMI OUT6 mendukung resolusi maksimum output 1920*1080@60; 2) Saat komputer OPS internal membuka rapat Tencent (jika kamera terhubung ke HDMI IN), layar komputer OPS internal hanya dapat dihasilkan dari HDMI OUT1, dan HDMI OUT2~6 hanya dapat menampilkan layar kamera terhubung ke HDMI IN; 3) Saat OPS internal membuka rapat Tencent (ketika hanya satu kamera USB yang terhubung langsung ke port USB OPS sebagai kumpulan kamera rapat Tencent), layar komputer OPS internal dapat dikeluarkan dari HDMI OUT1~ 6; 4) Saat Tencent Meeting tidak berlangsung, output HDMI OUT1 dan HDMI OUT2~6 dapat dipilih dari proyeksi layar nirkabel, komputer OPS internal, dan HDMI IN1~4; |
|
Pemrosesan Audio |
Mendukung pembatalan gema otomatis (AEC), kontrol penguatan otomatis (AGC), pembatalan/penekanan kebisingan otomatis (ANC /ANS), pembatalan umpan balik otomatis (AFC), matriks pencampuran (AM), kompensasi kehilangan paket (PLC) |
|
Pemrosesan Video |
Mendukung adaptasi resolusi video, peralihan, alokasi, pemisahan layar, tampilan overlay subtitle bergulir, overlay nama terminal, tampilan logo stasiun, dan penyesuaian parameter gambar; subtitle dan overlay nama terminal mendukung penyesuaian posisi sewenang-wenang; logo stasiun mendukung penyesuaian posisi kiri atas, kanan atas, kiri bawah, dan kanan bawah, dan mendukung penyesuaian tampilan transparansi; |
|
Protokol Komunikasi |
SIP, aliran ganda BFCP, H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Antarmuka Jaringan |
1 port WAN, 5 port LAN; atau atur 6 port jaringan agar terhubung sepenuhnya; 4 port jaringan mendukung catu daya PoE; Catatan: Jika Anda perlu menyambung ke sakelar PoE pihak ketiga, kami menyarankan Anda menggunakan port jaringan yang tidak mendukung PoE untuk menyambung ke sakelar PoE pihak lain untuk memastikan bahwa salah satu port jaringan tidak menyediakan daya PoE eksternal . Usahakan untuk tidak terhubung langsung satu sama lain menggunakan antarmuka PoE. |
|
Fungsi pencampuran |
Ini juga mendukung audio lokal, audio tertanam HDMI, dan aliran akses jaringan RTSP audio jarak jauh yang memasuki mixer, dan dapat memilih pencampuran secara dinamis; ini juga mendukung input audio OPS internal, input audio proyeksi layar nirkabel internal (opsional), dan input audio modul bicara nirkabel internal (opsional) yang masuk ke mixer; |
|
Kontrol Pusat |
Kontrol pusat sekali sentuh: sistem sakelar, sesuaikan volume keluaran, alihkan sumber sinyal, kontrol kamera, kontrol perekaman dan penyiaran, panggilan jarak jauh, kontrol lingkungan, dll. Mendukung penyediaan daya 12V ke panel kontrol melalui port RELAY; |
|
Antarmuka kontrol lingkungan |
3-antarmuka RS-232/485, DEBUG 1*RS232/RS485 , RELAY 2-arah, I/O 2-arah, IR inframerah 2-arah |
|
konferensi video |
Mendukung panggilan konferensi video point-to-point H.323 dan pengiriman streaming tambahan; Mendukung panggilan konferensi video titik-ke-titik SIP dan pengiriman aliran tambahan; Satu mesin mendukung maksimum 6-konferensi pihak (melalui protokol SIP), mendukung pembuatan beberapa templat konferensi, mendukung konferensi terjadwal, dan secara otomatis menyelenggarakan konferensi sesuai dengan waktu yang dijadwalkan; Anda dapat mengundang terminal baru untuk bergabung dengan konferensi selama konferensi berlangsung, atau mengeluarkan terminal dari konferensi; Anda dapat menonaktifkan / mengaktifkan suara tempat mana pun, atau menonaktifkan / mengaktifkan suara semua tempat dengan satu klik; Saat menggunakan protokol H.323, registrasi GK didukung dan panggilan dapat dilakukan melalui nomor pendek; Saat menggunakan protokol SIP, registrasi SIP didukung dan panggilan dapat dilakukan melalui nomor pendek; |
|
Aliran dorong |
Mendukung streaming ke tidak kurang dari 8 platform streaming langsung yang berbeda secara bersamaan |
|
Fungsi streaming langsung |
Mendukung hingga 10-saluran multicast, siaran langsung, dan sesuai permintaan |
|
Fungsi perekaman |
Mendukung penggunaan sebagai terminal dan klien distribusi rekaman dan penyiaran, dengan maksimal 4 aliran rekaman lokal (atau rekaman 1 4K gambar), format file rekaman dan penyiaran adalah MP4, mendukung penyalinan otomatis USB flash drive, peningkatan paksa sistem flash drive USB dan pemulihan konfigurasi awal, mendukung manajemen konten file rekaman (unduh/ekspor/edit/hapus) |
|
Hard disk internal |
Hard drive standar tingkat pengawasan 2TB 3.5-inci, dapat diperluas ke hard drive 12TB melalui USB |
|
Komunikasi Jaringan |
Mendukung 4 -pencampuran dan pemutaran audio saluran, mendukung jaringan tidur dan bangun, sakelar sistem sekali sentuh |
|
Fungsi pemeliharaan |
Mendukung manajemen antarmuka Web, menyediakan konfigurasi cepat port perangkat, mendukung modifikasi kata sandi port Web, modifikasi alamat IP, reset pabrik, peningkatan perangkat lunak, lampu indikator, pembelajaran inframerah, manajemen log, debugging port serial, debugging jarak jauh Telnet, operasi jarak jauh dan manajemen pemeliharaan |
|
Modul komputer OPS bawaan |
1) Modul komputer OPS (versi Windows), konfigurasi standar komputer OPS generasi ke-11 terintegrasi, memori 16G, hard disk 512G, diinstal dengan sistem operasi Windows 11 Professional; 2) Fungsi Tencent Conference dapat diinstal, mendukung penggunaan sinyal video dan audio eksternal sebagai kamera dan mikrofon Tencent Conference. Pada saat yang sama, antarmuka video Tencent Conference dapat dikeluarkan melalui antarmuka HDMI OUT1 lokal dan diperkuat melalui antarmuka audio lokal; 3) Antarmuka HDMI OUT2 digunakan sebagai satu-satunya sumber akuisisi untuk input video Konferensi Tencent; |
|
Fungsi proyeksi layar nirkabel |
1) Modul proyeksi layar nirkabel opsional mendukung transmisi nirkabel gambar desktop PC terminal portabel/ponsel/PAD ke node awan hiper-konvergen melalui pemancar proyeksi layar nirkabel atau klien proyeksi layar, dan keluaran melalui antarmuka HDMI OUT lokal untuk mewujudkan berbagi nirkabel fungsi seperti berbagi gambar/presentasi/file video/kolaborasi kantor; 2) USB1 digunakan untuk memasangkan dengan pemancar proyeksi layar nirkabel; USB2 digunakan untuk meningkatkan versi perangkat lunak modul penerima proyeksi layar nirkabel; 3) Antena modul penerima nirkabel dapat diperluas ke langit-langit ruang konferensi untuk meningkatkan sinyal penerimaan layar proyeksi nirkabel; |
|
Modul berbicara nirkabel bawaan |
Modul mikrofon/klip kerah/headset nirkabel opsional, yang mendukung pemasangan dengan node cloud hiper-konvergen sebagai sumber suara untuk penguatan suara lokal, perekaman lokal dan rekaman konferensi penyiaran, serta penguatan ucapan konferensi video; Modul penerima ucapan nirkabel UHF, mendukung 2 mikrofon yang berbicara secara bersamaan; |
|
Instalasi |
Pemasangan kabinet standar telekomunikasi 2 U, disarankan untuk memasangnya di dekat peralatan periferal untuk mengurangi beban kerja kabel |
|
Ukuran perangkat |
Ukuran produk: lebar*tinggi*kedalaman 436.8mm*89mm*320mm |
|
Tegangan dan arus masukan |
AC100~240V/50~60Hz |
|
Konsumsi daya perangkat |
Tanpa output speaker eksternal dan perangkat bertenaga POE: Konsumsi daya biasa Bila dua speaker eksternal dan perangkat eksternal bertenaga POE tersambung : Konsumsi daya beban penuh |
|
Berat peralatan |
Berat bersih seluruh mesin adalah 9,3KG, dan berat total dengan kemasan adalah 12KG |
|
Suhu pengoperasian |
0~45 derajat Berfungsi |
|
Ketinggian Kelembaban |
10% hingga 90%, ketinggian kurang dari atau sama dengan 5000 meter |
80W
350 W
