Ringkasan
Pengontrol dinding video Tendzone VHM-0203D adalah peralatan pemrosesan gambar cerdas generasi baru yang baru diluncurkan oleh perusahaan kami. Arsitektur desain FPGA perangkat keras murni mendukung tampilan windowing, superposisi, dan roaming sinyal full HD multi-saluran; tidak hanya dapat menampilkan gambar dinamis di beberapa layar, tetapi juga menampilkan beberapa gambar dinamis di satu layar untuk mencapai fungsi penyambungan multi-jendela; gambar memiliki latensi sangat rendah, tanpa diskritisasi, dan tanpa kehilangan bingkai, sehingga menghasilkan presentasi gambar yang sempurna.
Ini dirancang khusus untuk acara-acara yang memerlukan tampilan beberapa gambar video berkualitas tinggi, dan cocok untuk berbagai industri seperti pemantauan keamanan, komando militer, pendidikan dan penelitian, lembaga pemerintah, penerbitan informasi, media periklanan, pameran, penjualan peralatan rumah tangga, pertunjukan dan hiburan, dll.
Fitur
- Arsitektur FPGA perangkat keras penuh, desain modular, struktur plug-in hybrid, tidak ada sistem operasi tertanam, dan kinerja pemrosesan gambar yang sangat baik;
- Mendukung peralihan silang yang mulus, tanpa layar hitam, layar macet, jitter, robek, dll. selama proses peralihan;
- Mendukung penyambungan layar besar LCD dan LED;
- Mendukung beberapa input format sinyal, input HDMI/DP 4K@60Hz, HDMI 4K@30Hz, DP 4K@30Hz, HDMI 2K@60Hz, DVI, VGA, CVBS, SDI;
- Mendukung keluaran pada resolusi apa pun. Kartu keluaran 4K mendukung resolusi maksimum 4096x2160@30, maksimum 4096 piksel, dan maksimum 3840 piksel . Kartu keluaran 2K mendukung resolusi maksimum 1920x1200@60, maksimum 2560 piksel, dan maksimum 1920 piksel.
- Mode kontrol: WEB, port serial RS232 dan port LAN;
- Perintah port serial dapat mewujudkan panggilan adegan, penyimpanan adegan, perputaran adegan, peralihan sinyal, pengaturan kueri dan IP, dll.
- Mendukung fungsi tampilan karakter kustom OSD sumber sinyal input, Anda dapat mengatur font karakter, ukuran, warna, transparansi, posisi, dll.
- Mendukung kontrol WEB, mendukung komputer, ponsel, tablet, dan perangkat kontrol sistem lainnya, dan kompatibel dengan banyak browser. Melalui antarmuka pengguna WEB, deteksi koneksi papan sinyal, peralihan sinyal, panggilan adegan, penyimpanan adegan, polling adegan, manajemen peningkatan online, reset pabrik, dll. dapat direalisasikan (kartu kendali lanjutan);
- Mendukung pratinjau sinyal sumber masukan dan tampilan gema gambar layar besar (kartu kendali lanjutan);
- Mendukung tampilan subtitle bergulir dan tampilan peta latar belakang definisi ultra tinggi (kartu kontrol lanjutan);
- Mendukung deteksi real-time dari semua sinyal masukan, sehingga memudahkan pengguna untuk mengamati dan mendeteksi status akses sinyal masukan;
- Mendukung pembukaan jendela sewenang-wenang, overlay, roaming, pemisahan, zoom, peregangan dan pemotongan gambar;
- Mendukung tampilan gambar-dalam-gambar, tampilan overlay gambar, tampilan layar tunggal multi-layar, dan fungsi penyambungan layar besar;
- Urutan lapisan dan pengaturan properti jendela overlay dapat diwujudkan melalui perangkat lunak komputer host;
- Tampilan layar keluaran mendukung hingga 8 jendela dalam satu layar;
- Satu sumber input mendukung windowing sewenang-wenang;
- Papan input dan output mendukung hot swap;
- Mendukung penyimpanan adegan, panggilan adegan, pratinjau adegan, dan polling adegan;
- Mendukung impor dan ekspor konfigurasi penyambungan;
- Mendukung pemotongan dan menampilkan posisi mana pun dari sumber sinyal, dan sinyal yang sama dapat mendukung empat pemotongan;
- Mendukung mode pembukaan jendela preset dan panggilan fleksibel;
- Mendukung peningkatan online seluruh alat berat, memfasilitasi pemeliharaan dan perbaikan.
Tag populer: pengontrol dinding video modular hibrida, produsen, pemasok, pabrik pengontrol dinding video modular hibrida Cina
SPESIFIKASI
|
Kinerja Umum |
|
|
Spesifikasi sasis |
2 U |
|
Slot kartu masukan |
2 |
|
Slot kartu keluaran |
3 |
|
Jumlah maksimum saluran masukan |
8 -cara |
|
Jumlah maksimum saluran keluaran |
Rute 12 |
|
Resolusi masukan |
Resolusi tertinggi yang didukung adalah 3840×2160@ 60Hz |
|
Resolusi keluaran |
Resolusi maksimum yang didukung 4096x2160@30 Hz |
|
Jumlah jendela |
Satu layar mendukung hingga 8 layar |
|
Masukan |
|
|
1 HDMI/1 DP (Pilih salah satu) |
Mendukung HDMI 2.0, mendukung DP1.2, kompatibel dengan HDCP, mendukung resolusi 4096*2160@60Hz dan 3840*2160@60Hz |
|
2-DP saluran |
Mendukung DP1.1, resolusi mendukung 4096*2160@30Hz dan 3840X2160@30 , |
|
2-saluran HDMI |
Mendukung HDMI 1.4, kompatibel dengan HDCP, resolusi mendukung 4096*2160@30Hz dan 3840*2160@30Hz |
|
4-saluran HDMI |
Mendukung HDMI 1.3, kompatibel dengan HDCP, resolusi mendukung 1920x1200 @ 60Hz |
|
4-saluran DVI |
DVI kompatibel dengan HDMI, mendukung standar HDCP, dan mendukung resolusi 1920 x 1200 @60Hz , |
|
4-saluran VGA |
Standar sinyal VGA, resolusi mendukung 1920x1080P @60Hz , |
|
4-saluran SDI |
Kompatibel dengan HD-SDI , 3G SDI , SD I, resolusi mendukung 1920x1080P @ 60Hz |
|
4-saluran CVBS |
Format sinyal CVBS, resolusi mendukung PAL: 720x576I, NTSC: 720x480I |
|
Kartu kendali dasar |
Mendukung kontrol logika lokal, kontrol 232, seperti pembukaan jendela, roaming, dll. 2. Mendukung kontrol pusat cepat RS232 3. Mendukung kontrol putaran RS232 |
|
Kartu Kendali Lanjutan |
Peta dasar, subtitle, gema (8 saluran), pratinjau, fungsi WEB dalam satu, termasuk fungsi kartu kendali versi dasar |
|
Keluaran |
|
|
DVI |
DVI kompatibel dengan HDMI , dengan resolusi maksimum 1920x1200 @60Hz , mendukung 1920×1200@60Hz |
|
HDMI |
Kompatibel dengan HDMI, DVI-D, mendukung HDMI 1.3, resolusi hingga 1920x1200 @ 60Hz , resolusi mendukung HDMI 1.3 , mendukung 1920×1200@60Hz |
|
HDMI 4k |
Format sinyal video mendukung HDMI 1.4, dan resolusi maksimum mendukung 4096x2160@30Hz |
|
Osana |
|
|
Struktur sasis |
2 slot untuk saluran masukan, 3 slot untuk saluran keluaran |
|
Ukuran sasis (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Berat (Kg) |
5.8 |
|
Konsumsi daya (W) |
2 5 |
|
catu daya |
Catu daya ganda, 100V~240V AC, 50/60Hz |
|
Kontrol |
|
|
Kontrol RS232 |
Antarmuka port serial DB9 |
|
Kontrol TCP/IP |
Sesuai dengan protokol TCP/IP |
|

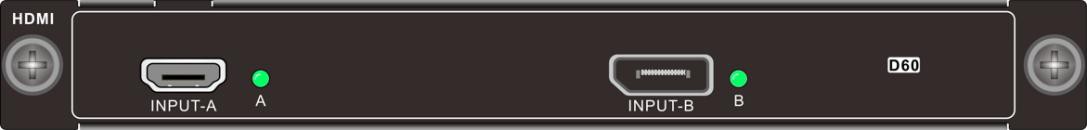

Kartu masukan HDMI2.0 - VMH-1I-HD-4K |
|
|
|
Mendukung HDMI2.0, kompatibel dengan HDCP, mendukung DP1.2 |
|
Resolusi masukan maksimum 3840x2160 @60Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan 4K DP ganda-VMH-2I-DP-4K |
|
|
|
Mendukung DP1.1, kompatibel dengan HDCP |
|
Resolusi masukan maksimum 3840x2160 @ 30Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan HDMI 4K ganda-VMH-2I-HD-4K |
|
|
|
Mendukung HDMI, format sinyal DVI-D, mendukung standar HDMI, kompatibel dengan HDCP |
|
Resolusi masukan maksimum 3840x2160 @ 30Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|

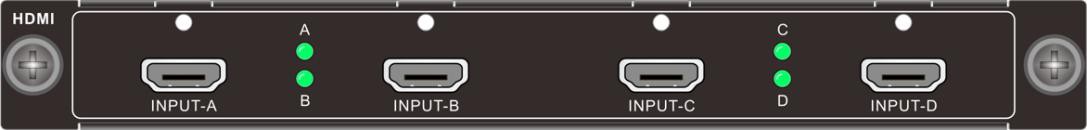

Kartu input HDMI empat saluran-VMH-4I-HD |
|
|
|
Mendukung HDMI, format sinyal DVI-D, mendukung standar HDMI, kompatibel dengan HDCP |
|
Resolusi masukan maksimum 1920x1200 @60Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan Quad DVI-VMH-4I-DV |
|
|
|
Mendukung HDMI, format sinyal DVI-D, mendukung HDMI1.3, kompatibel dengan HDCP |
|
Resolusi masukan maksimum 1920x1200 @60Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan Quad VGA-VMH-4I-VG |
|
|
|
Mendukung format sinyal VGA |
|
Resolusi masukan maksimum 1920x 1080 @60Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan SDI empat saluran-VMH-4I-SD |
|
|
|
Mendukung format sinyal SDI, jarak transmisi sinyal input dan output hingga 100m |
|
Resolusi masukan maksimum 1920x 1080 @60Hz |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu masukan CVBS empat saluran-VMH-4I-AV |
|
|
|
Mendukung format sinyal CVBS, PAL adaptif dan NTSC |
|
Mendukung resolusi PAL: 720x576I, NTSC: 720x480I |
|
Sinyal input tunggal mendukung windowing sewenang-wenang |
|
Mendukung fungsi overlay karakter sinyal masukan |
|
Dengan teknologi manajemen EDID tertanam, mendukung kontrol DDC |
|
Dengan fungsi hemat daya |
|
Kartu input audio Quad DVI-VMH-4I-DVA |
|
|
|
4-cara sinyal masukan DVI (antarmuka DVI dengan audio) |
|
Konektor: port perempuan DVI-I |
|
Konsumsi daya kerja normal: 7.1W |
|
Format sinyal video: kompatibel dengan HDMI, DVI-D |
|
Standar: Mendukung HDMI1.3, kompatibel dengan HDCP |
|
Resolusi masukan: hingga 1920x1200 @60Hz |
|
Format sinyal audio: Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD |
|
Kartu input audio HDMI empat saluran-VMH-4I-HDA |
|
|
|
4-saluran sinyal masukan HDMI, 4-saluran sinyal audio analog yang tertanam |
|
Konektor: Tipe A 19-pin betina, terminal audio Phoenix |
|
Konsumsi daya kerja normal: 9W |
|
Format sinyal video: kompatibel dengan HDMI, DVI-D |
|
Standar: Mendukung HDMI1.3, kompatibel dengan HDCP |
|
Resolusi masukan: hingga 1920x1200 @60Hz |
|
Format sinyal audio: Audio tertanam mendukung format PCM, Dobly Digital, DTS, DTS-HD; audio eksternal mendukung format PCM, PCM 48KHz |
|
Kartu decoding IP empat saluran-VMH-4I-IP |
|
|
|
1 antarmuka masukan RJ45, mendukung decoding protokol standar H.264/H.265/RTSP/RTP; 1 2K masukan HDMI |
|
RJ45 mendukung decoding resolusi 3840*2160@30; HDMI mendukung input resolusi hingga 1920*1200 |
|
Mendukung akses ke kamera jaringan dari produsen utama di pasar (Hikvision, Dahua, dll.); mendukung 1-saluran 4K30HZ, atau 2-saluran 4K@24Hz, atau 4-saluran 1080P@60Hz, atau 9-saluran 1080P@25Hz, atau 16-saluran 720P @25Hz, atau decoding sinyal jaringan 32-saluran D1 dan tampilan dinding |
|
Mendukung beberapa tampilan layar, termasuk 1 layar, 4 layar, 9 layar, 16 layar, 36 layar, dan pemisahan khusus |
|
Mendukung ONVIF, RTSP dan protokol streaming jaringan lainnya |
|
Mendukung pembesaran aliran video apa pun untuk memenuhi jendela |
|
Mendukung sinyal input tunggal Mendukung windowing sewenang-wenang |
|
Mendukung kontrol PTZ pada kamera jaringan |
|

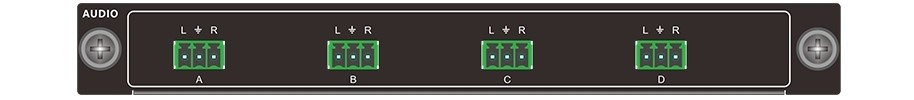

Kartu output audio independen empat saluran-VMH-4O-AD |
|
|
|
4-saluran output audio analog terminal Phoenix |
|
Konektor: 3-pin terminal plug-in |
|
Port keluaran: 4-cara port keluaran Auido |
|
Mendukung peralihan audio independen atau peralihan sinkron grup dari dinding video terikat |
|
Mendukung penyesuaian volume keluaran |
|
Mendukung penyimpanan dan panggilan adegan |
|
Mendukung format audio PCM, kecepatan pengambilan sampel audio adalah 48KHz |
|
Terminal input mendukung audio tertanam atau eksternal |
|
Dengan mematikan fungsi memori |
|

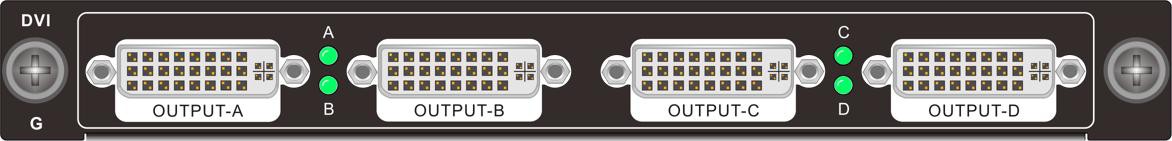

Kartu keluaran Quad DVI (dua lapisan) - VMH-4O-DV |
|
|
|
Mendukung DVI, format sinyal HDMI |
|
Resolusi keluaran maksimum adalah 1920x1200 @60Hz, dan mendukung resolusi keluaran khusus |
|
Layar keluaran mendukung berbagai fungsi seperti penyambungan, pemisahan, overlay, zoom, peregangan, pemotongan, gambar-dalam-gambar, roaming, dll. |
|
Layar tampilan tunggal eksternal keluaran mendukung hingga 2 jendela tampilan |
|
Dengan mematikan fungsi memori |
|

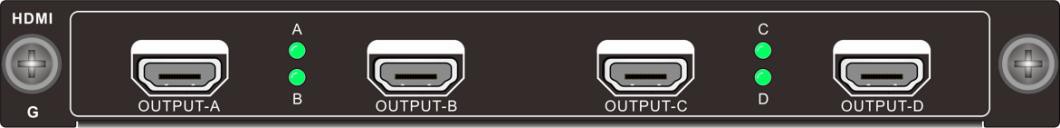

Kartu output HDMI empat saluran (dua lapisan) -VMH-4O- HD |
|
|
|
Mendukung DVI, format sinyal HDMI |
|
Resolusi keluaran maksimum adalah 1920x1200 @60Hz, dan mendukung resolusi keluaran khusus |
|
Layar keluaran mendukung berbagai fungsi seperti penyambungan, pemisahan, overlay, zoom, peregangan, pemotongan, gambar-dalam-gambar, roaming, dll. |
|
Layar tampilan tunggal eksternal keluaran mendukung hingga 2 jendela tampilan |
|
Dengan mematikan fungsi memori |
|
Kartu Output HDMI 4K Ganda (Dua Lapisan) -VMH-2O-HD-4K |
|
|
|
Mendukung DVI, format sinyal HDMI |
|
Resolusi keluaran maksimum mendukung hingga 4096x2160@30Hz, dan mendukung resolusi keluaran khusus |
|
Layar keluaran mendukung berbagai fungsi seperti penyambungan, pemisahan, overlay, zoom, peregangan, pemotongan, gambar-dalam-gambar, roaming, dll. |
|
Layar tampilan tunggal eksternal keluaran mendukung hingga 2 jendela tampilan |
|
Dengan mematikan fungsi memori |
|
Kartu keluaran DVI dua saluran (empat lapisan) - VMH-2O-DV |
|
|
|
2-sinyal keluaran DVI arah |
|
Konektor: port perempuan DVI-I |
|
Konsumsi daya kerja normal: 8.8W |
|
Format sinyal video: DVI kompatibel dengan HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Pemilihan lapisan: Mendukung lapisan sinyal 4 2K atau lapisan sinyal 2 4K@30 atau lapisan sinyal 1 4K@60 |
|
Kartu output HDMI dua saluran (empat lapisan) -VMH-2O-HD |
|
|
|
2-cara sinyal keluaran HDMI; |
|
Konektor: Tipe A 19-pin betina; |
|
Konsumsi daya kerja normal: 8.8W; |
|
Format sinyal video: kompatibel dengan HDMI, DVI-D; |
|
Standar: Mendukung HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Kartu keluaran DVI satu saluran (delapan lapisan) -VMH-1O-DV |
|
|
|
1-saluran sinyal keluaran DVI; |
|
Konektor: port perempuan DVI-I; |
|
Konsumsi daya kerja normal: 8.8W; |
|
Format sinyal video: DVI kompatibel dengan HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Pemilihan lapisan: mendukung 8-lapisan sinyal saluran 2K atau 4-lapisan sinyal saluran 4K@30 atau lapisan sinyal 2-saluran 4K@60; |
|
Kartu output HDMI satu saluran (delapan lapisan) -VMH-1O-HD |
|
|
|
1 sinyal keluaran HDMI; |
|
Konektor: Tipe A 19-pin betina; |
|
Konsumsi daya kerja normal: 8.8W; |
|
Format sinyal video: kompatibel dengan HDMI, DVI-D; |
|
Standar: Mendukung HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Kartu kendali versi dasar -VMH-CC-DE |
|
|
|
Mendukung kontrol logika lokal, seperti pembukaan jendela, roaming, dll. |
|
Mendukung kontrol pusat cepat RS232 |
|
Mendukung kontrol putaran RS232 |
|
Kartu kendali lanjutan -VMH-CC-AE |
|
|
|
Mendukung kontrol logika lokal, seperti pembukaan jendela, roaming, dll. |
|
Mendukung kontrol pusat cepat RS232 |
|
Mendukung kontrol putaran RS232 |
|
Mendukung peta dasar definisi tinggi |
|
Mendukung pengguliran subtitle |
|
Dukungan pratinjau gema |
|
Kontrol antarmuka interaksi manusia-komputer WEB bawaan, desain manusiawi, mendukung komputer, ponsel, tablet, dan perangkat kontrol sistem lainnya, dan kompatibel dengan banyak browser, membuat pengoperasian lebih nyaman |
|
Melalui antarmuka pengguna WEB, deteksi koneksi papan sinyal, peralihan sinyal, pratinjau sinyal, panggilan adegan, penyimpanan adegan, polling adegan, manajemen peningkatan online, reset pabrik, dll. |
|
Kartu kendali lingkungan multifungsi-VMH-IO-FDE |
|
|
|
Antarmuka sinyal: 1 3-pin antarmuka Phoenix RS485, 1 konektor laki-laki RS232, 1 penerima IR IN, 1 antarmuka IR OUT 3,5 mm, 2 antarmuka IO 3-pin Phoenix, 1 antarmuka RJ45, 1 tombol reset |
|
Mendukung penerusan beberapa protokol port satu sama lain; mendukung jaringan ke port serial, port serial ke jaringan, jaringan ke jaringan, serial IO ke jaringan, kontrol inframerah, pembelajaran inframerah |
|
Mendukung beberapa tingkat baud |
|
Setiap port dapat mendukung penerusan hingga 30 paket |
|
Meneruskan kontrol keluaran, dapat mengontrol berbagai periferal, dapat mengembangkan antarmuka sendiri |
|
Mendukung pembelajaran inframerah |
|
Dengan fungsi hemat daya |
